С момента основания в 1997 году Urwerk смотрит на механическое часовое искусство с очень нетрадиционной точки зрения. Сооснователи Феликс Баумгартнер и Мартин Фрей разработали неповторимый стиль с спутниковыми часами, блуждающими индикаторами и ретроградными показаниями. Их часы часто вдохновлены астрономией, но новая модель UR-300 Time Quantum ориентируется не на небесные тела, а на микроскопический мир частиц и энергии. Новые часы оснащены совершенно новой архитектурой отображения, которая разбирается и перестраивается при смене часов.
Название часов Time Quantum отсылает к концепции дискретного перехода из одного состояния в другое. Чтобы понять концепцию нового творения Баумгартнера и Фрея, я наткнулся на эту статью и, честно говоря, на какое-то время запутался: чем ближе мы смотрим на время, тем страннее оно становится. Urwerk использует поведение атомов и энергетически заряженных частиц в качестве концептуальной основы для своего нового дисплея, проводя параллель между реорганизацией материи и происходящей здесь механической трансформацией. Механизм не воспроизводит и не объясняет квантовую физику, но превращает идею внезапного изменения состояния в очень механическую последовательность.
От орбитальных спутников к атомным движениям
Индикация блуждающих часов — фирменная особенность Urwerk. В часах многих серий бренда, таких как UR-120, UR-150 или UR-230, вращающиеся часовые спутники перемещаются по градуированной шкале минут, чтобы показывать время. UR-300 использует тот же подход, но иным образом. В этих новых часах часовые индикаторы расположены не на вращающейся карусели, а на недавно разработанной модульной структуре, которая меняет конфигурацию каждые 60 минут.

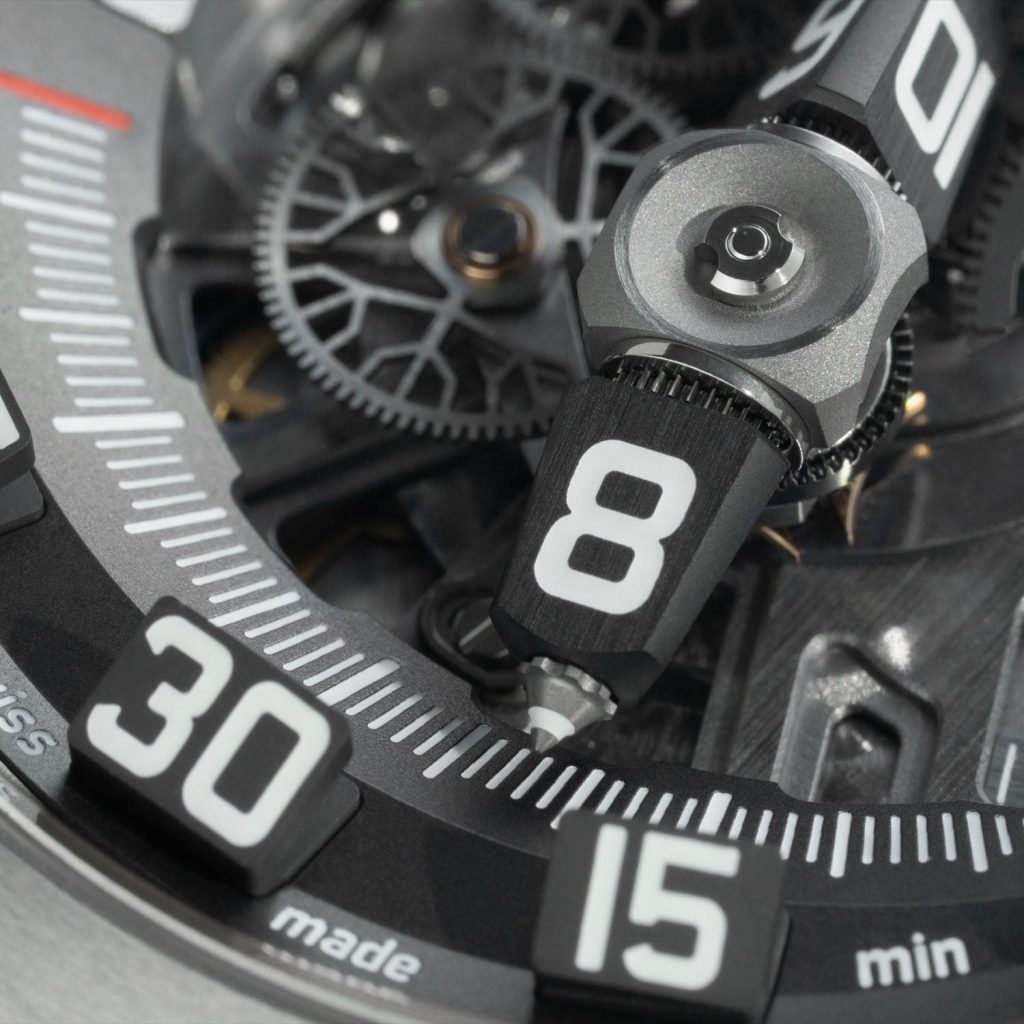

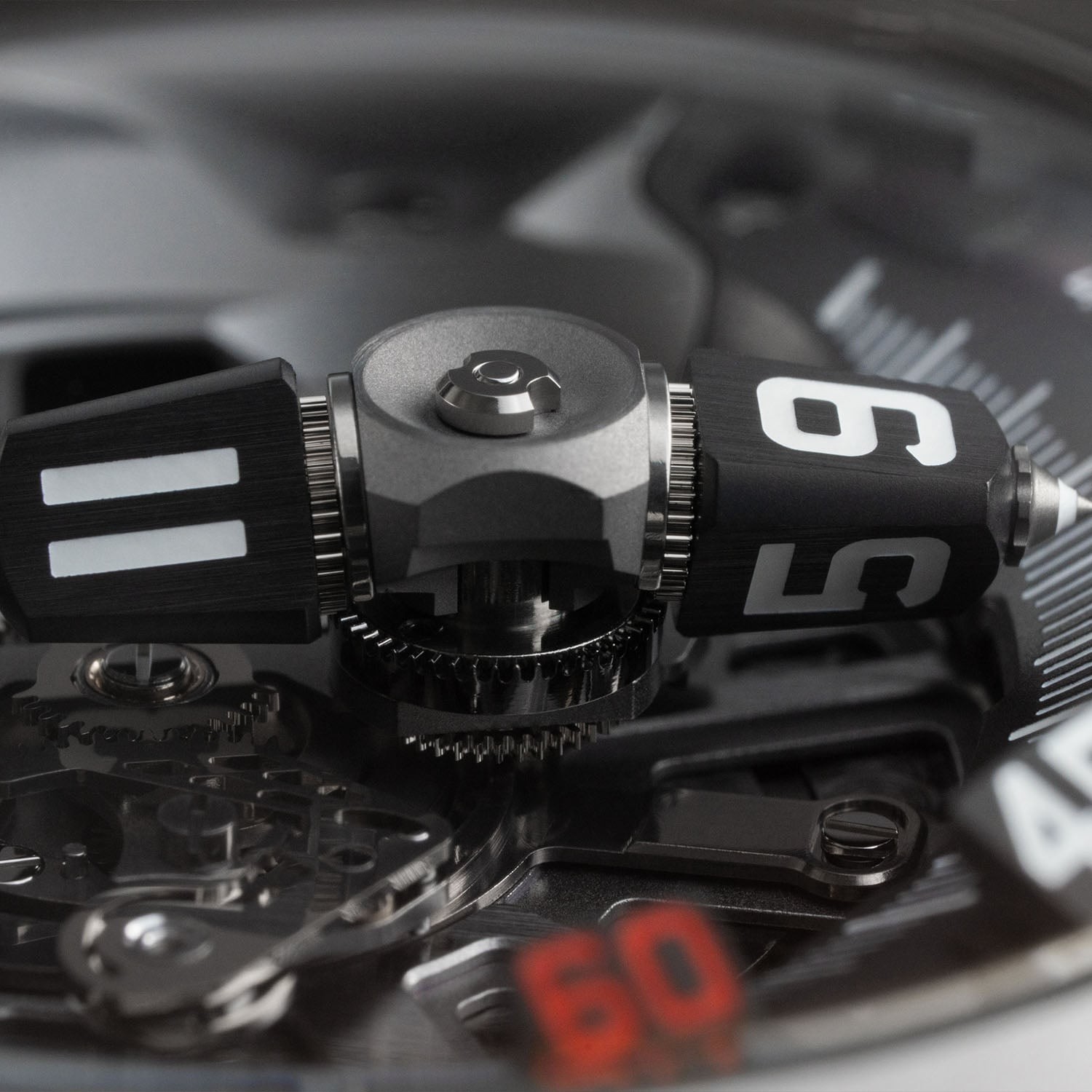

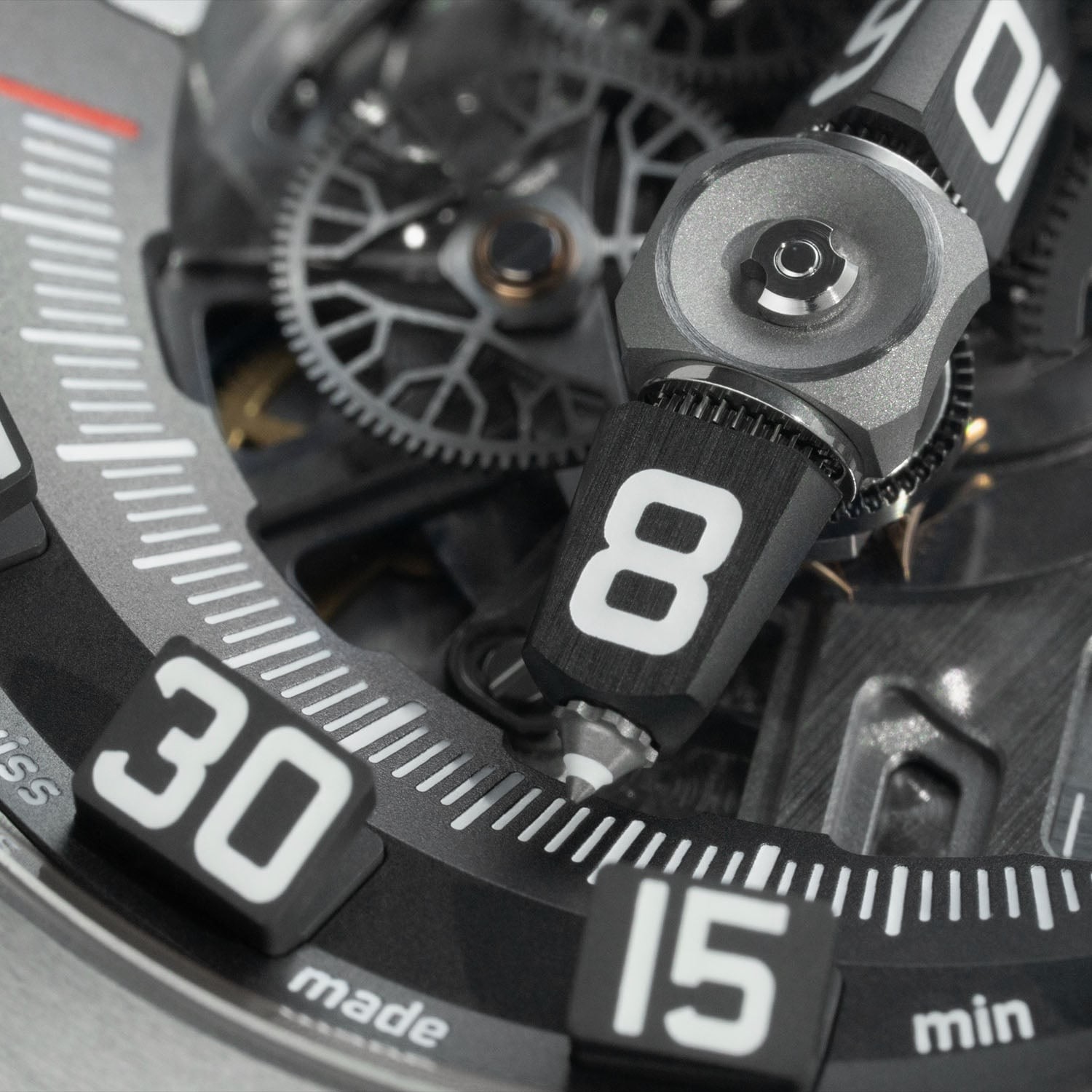

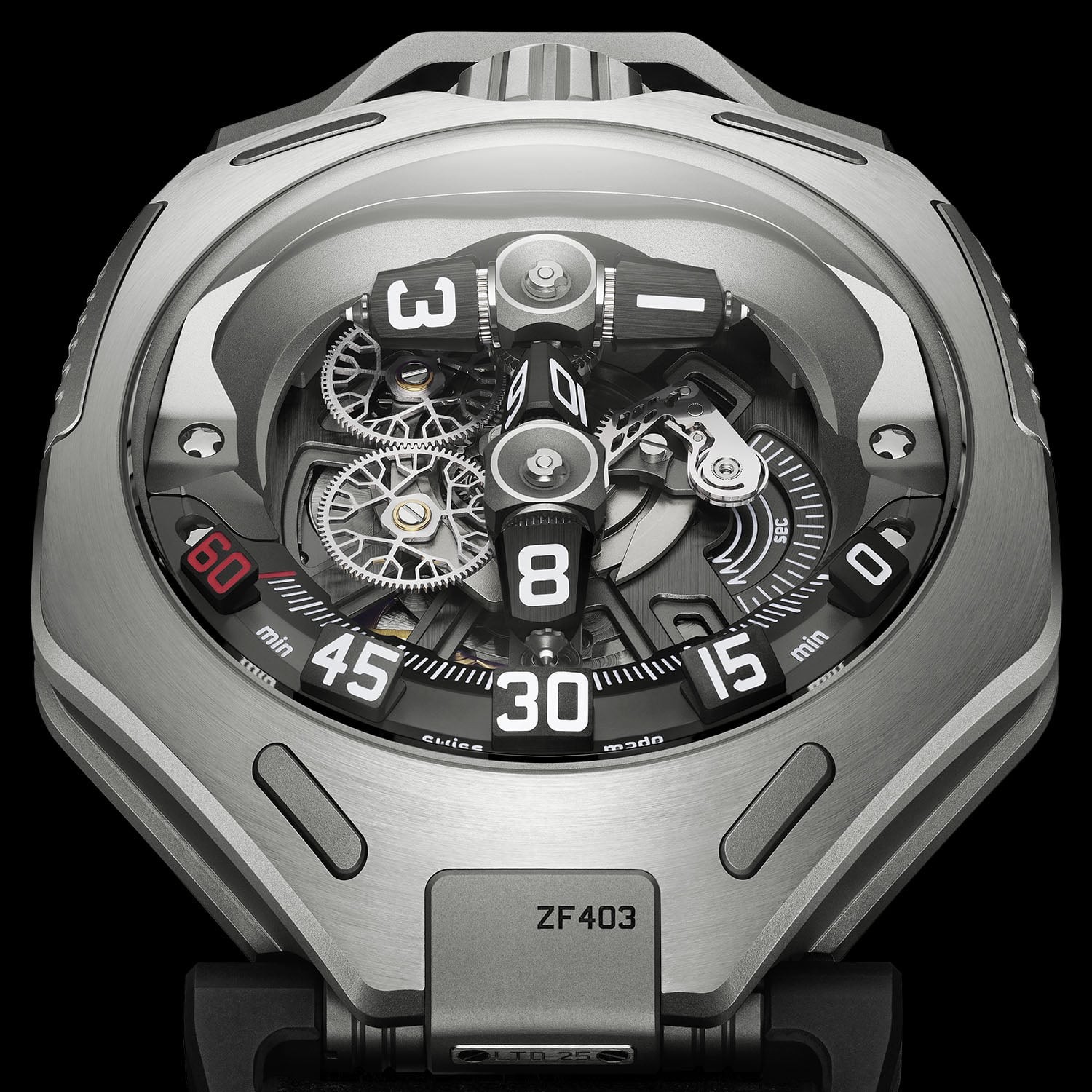

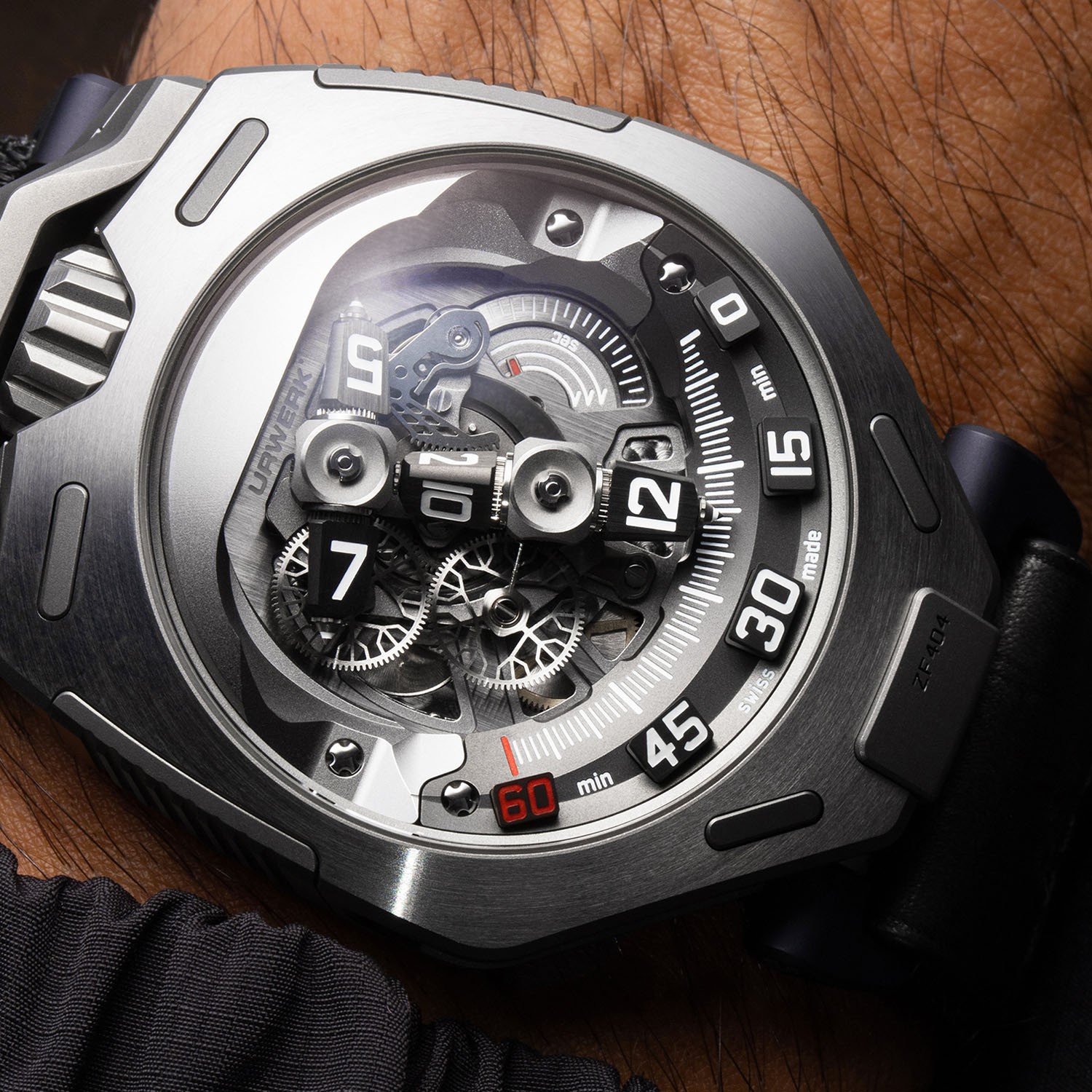

Под сапфировым стеклом два линейных часовых модуля образуют Т-образную раму. Каждый модуль несёт на каждом конце трёхгранную вращающуюся часовую призму. Четыре призмы отображают 12-часовой отсчёт на своих трёх гранях. Нижний конец Т-образной рамы — это активное отображение часов. Оно перемещается по изогнутой шкале минут с углом 108 градусов, от 0 до 60. Геометрия рамы определяет взаимосвязь между движущимся отображением часов и индикацией минут.
Когда индикаторная призма достигает конца шкалы минут, одновременно происходят три операции. Т-образная рама прыгает вперёд и поворачивается на 72 градуса, помещая следующую часовую призму в начало минутной дорожки. Поперечная балка поворачивается вокруг своей середины, становясь новым стержнем, в то время как предыдущий стержень вращается в противоположном направлении, образуя следующую поперечную балку. Наконец, все четыре призмы вращаются, отображая цифру нового часа. Иными словами, дисплей перестраивается, когда часовые модули, призмы и рама движутся одним скоординированным движением. После перехода новое отображение часа начинает свой путь по шкале минут.
Механическая проблема за зрелищем
Как можно было предположить, для достижения таких механических характеристик потребовалось решить несколько инженерных задач. Мгновенный скачок, включающий несколько движущихся компонентов, требует достаточного количества энергии для завершения перехода, но не настолько большого, чтобы компоненты отскакивали или механизм испытывал ненужное напряжение. Также представьте себе необходимость учитывать допуски в зубчатых передачах и движущихся частях, чтобы они выдерживали внезапное ускорение, не создавая чрезмерного люфта и не снижая эффективности передачи.

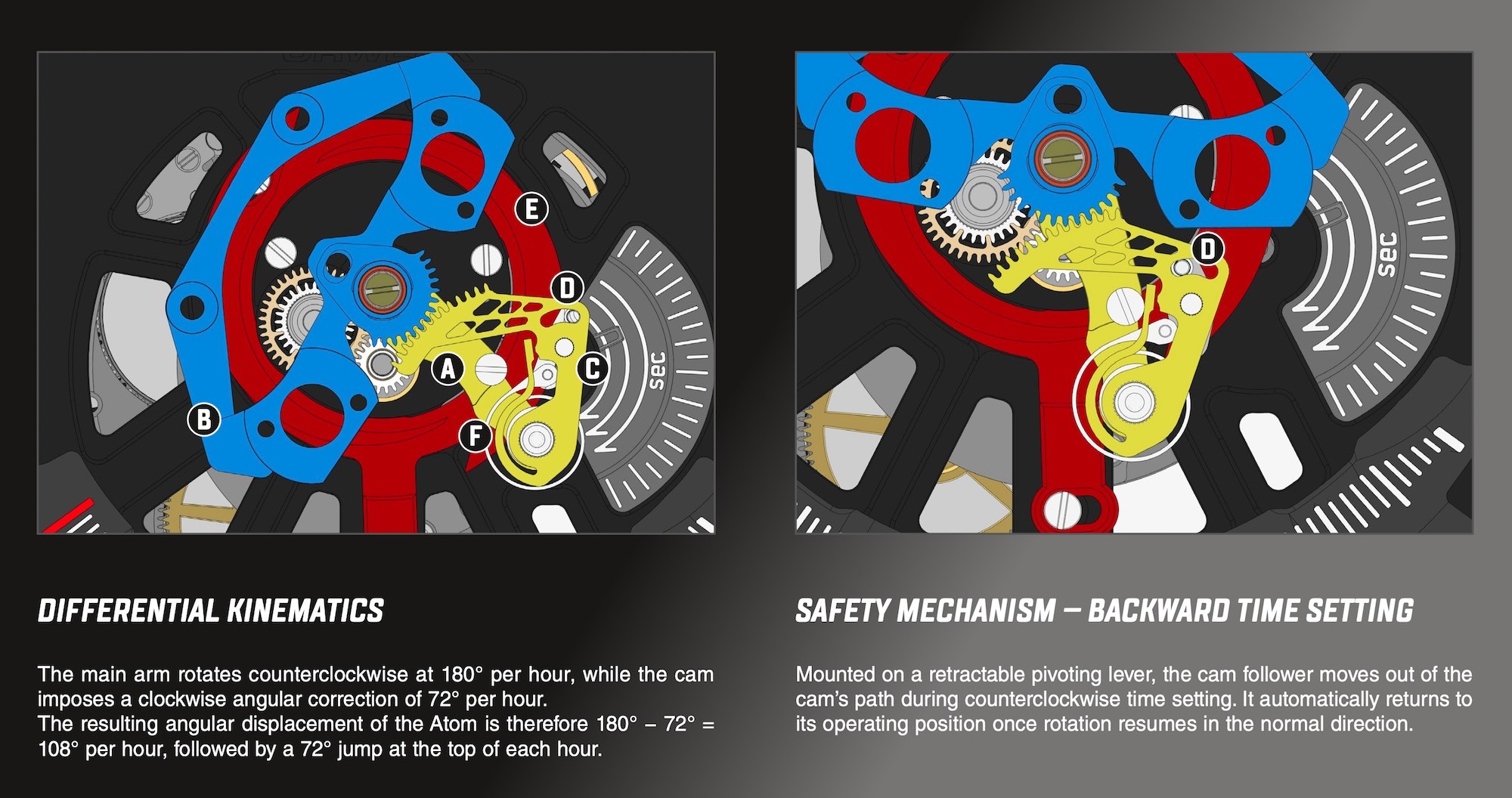

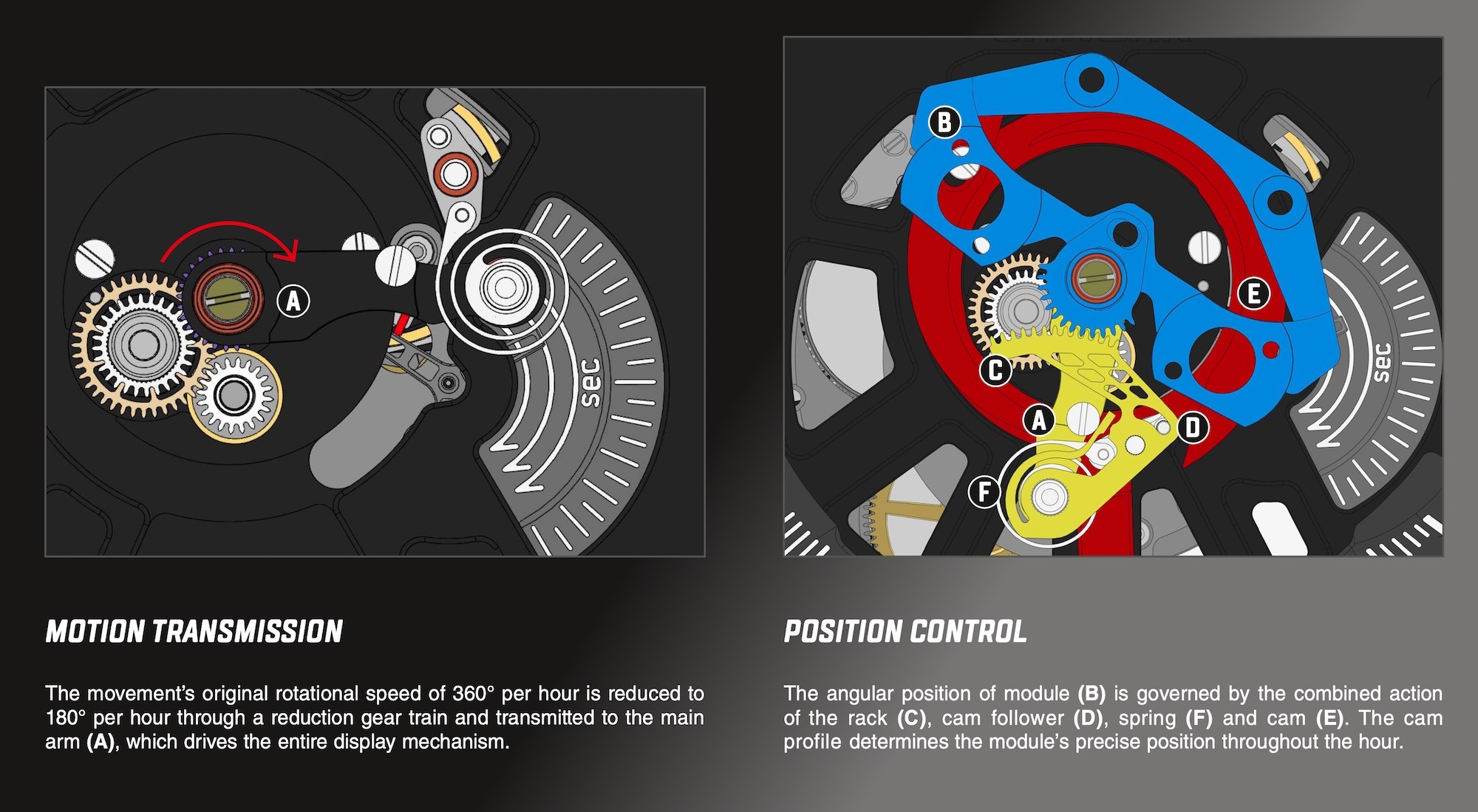

В техническом буклете Urwerk (под названием «Для зануды в вас») объясняется, что начальная скорость вращения механизма — 360 градусов в час — снижается до 180 градусов и передаётся на основную стрелку. Стрелка вращается против часовой стрелки, в то время как кулачок вносит коррекцию по часовой стрелке на 72 градуса в час. Таким образом, отображение часов перемещается на 108 градусов в час, а при смене часа происходит скачок на 72 градуса. Реечка, следящий кулачок, пружина и кулачок контролируют угловое положение модуля. Профиль кулачка управляет положением модуля в течение часа, согласовывая непрерывное движение с резким переходом.
Urwerk также учёл нюансы настройки часов, предусмотрев защиту, которая позволяет устанавливать время в обратном направлении без принуждения механизма позиционирования к выполнению обычной последовательности работы. При настройке времени в обратном направлении выдвижной поворотный рычаг выводит толкатель кулачка из его траектории. Как только механизм возобновляет нормальное направление вращения, толкатель возвращается в рабочее положение.
Как и во многих творениях Urwerk, гениальность заключается не только в том, чтобы сделать возможной необычную индикацию, но и в том, чтобы надёжно повторять её час за часом.

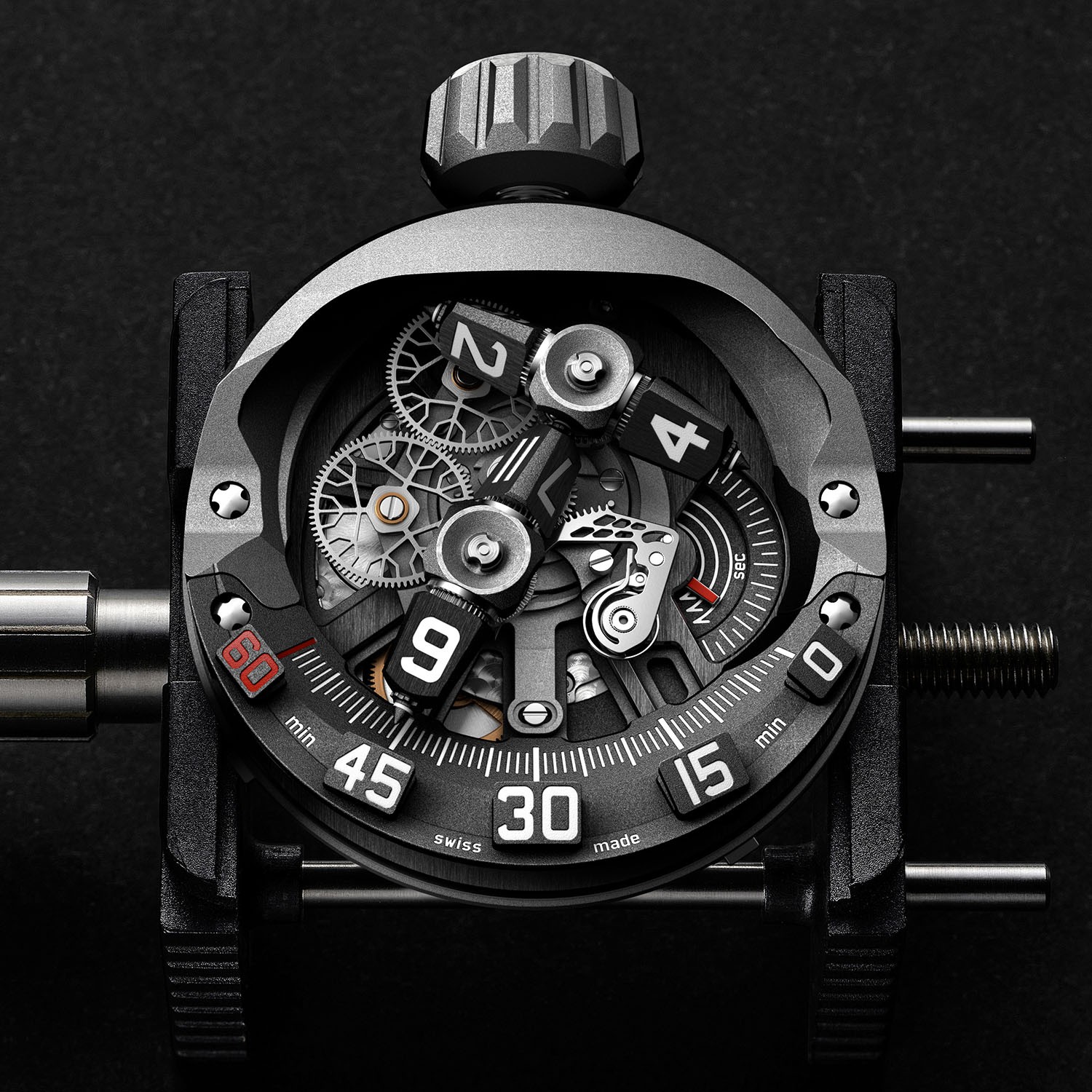

Механизм UR-30.01V

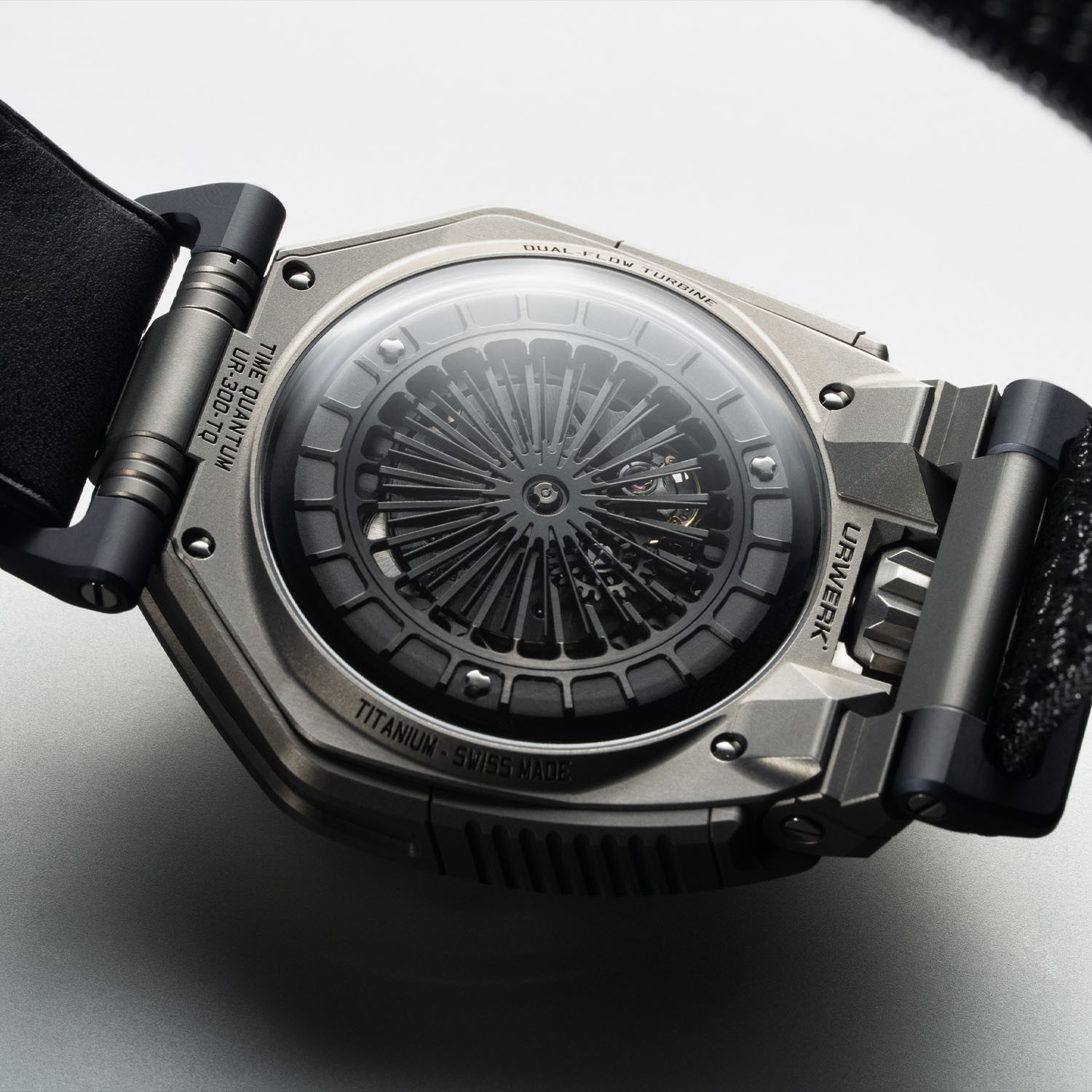

Часы работают на автоматическом калибре UR-30.01V (база Vaucher с модулем отображения собственного производства), оснащённом турбинами Dual Flow от бренда. Они регулируют завод механизма, управляя энергией, подаваемой на двойной барабан главной пружины, балансируя потребность в энергии сложного прыгающего механизма с необходимостью наличия полезного запаса хода. Запас хода составляет 40 часов, что совсем не много по современным стандартам (часы Urwerk никогда не преодолевали даже 50-часовой барьер, за исключением EMC), но учтите, что механизм должен соответствовать энергетическим требованиям изменяемого дисплея, не допуская того, чтобы мгновенное изменение нарушало регулярную работу часов.

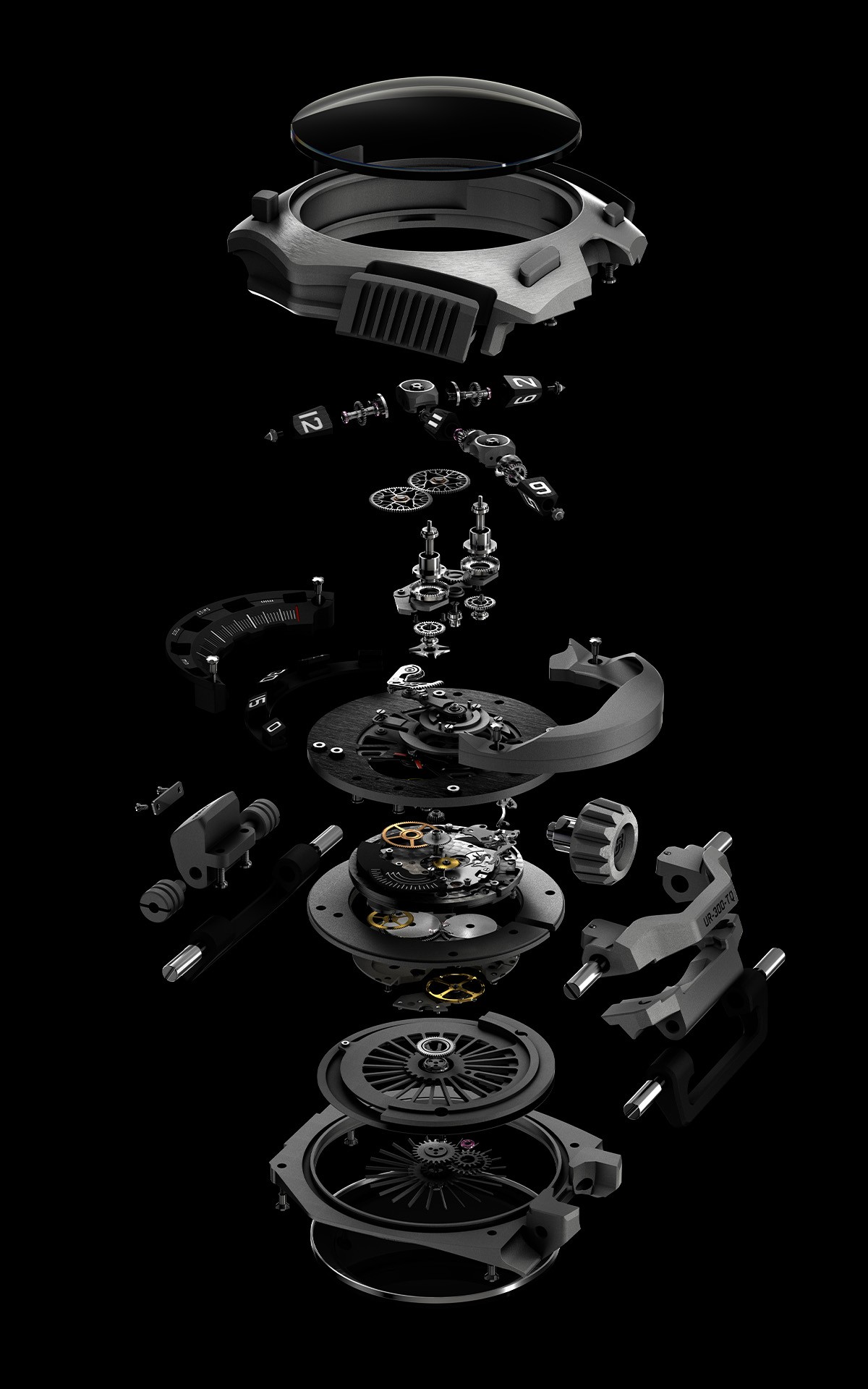

В механизме используется швейцарский анкерный спуск и монометаллическое балансовое колесо. Он работает со скоростью 28 800 колебаний в час. Детали, отвечающие за отображение часов, изготовлены из различных материалов, включая бериллиевую медь, латунь, анодированный алюминий, ARCAP AP1D, титан и никель, обработанный методом LIGA. Такое разнообразие отражает различные требования, предъявляемые к этим деталям: от структурной жёсткости и малой массы до точной геометрии и надёжного взаимодействия между движущимися частями. Отделка включает круговую и прямую обработку, Côtes de Genève, а также скошенные и полированные головки винтов.
Титановый корпус часов UR-300 Time Quantum

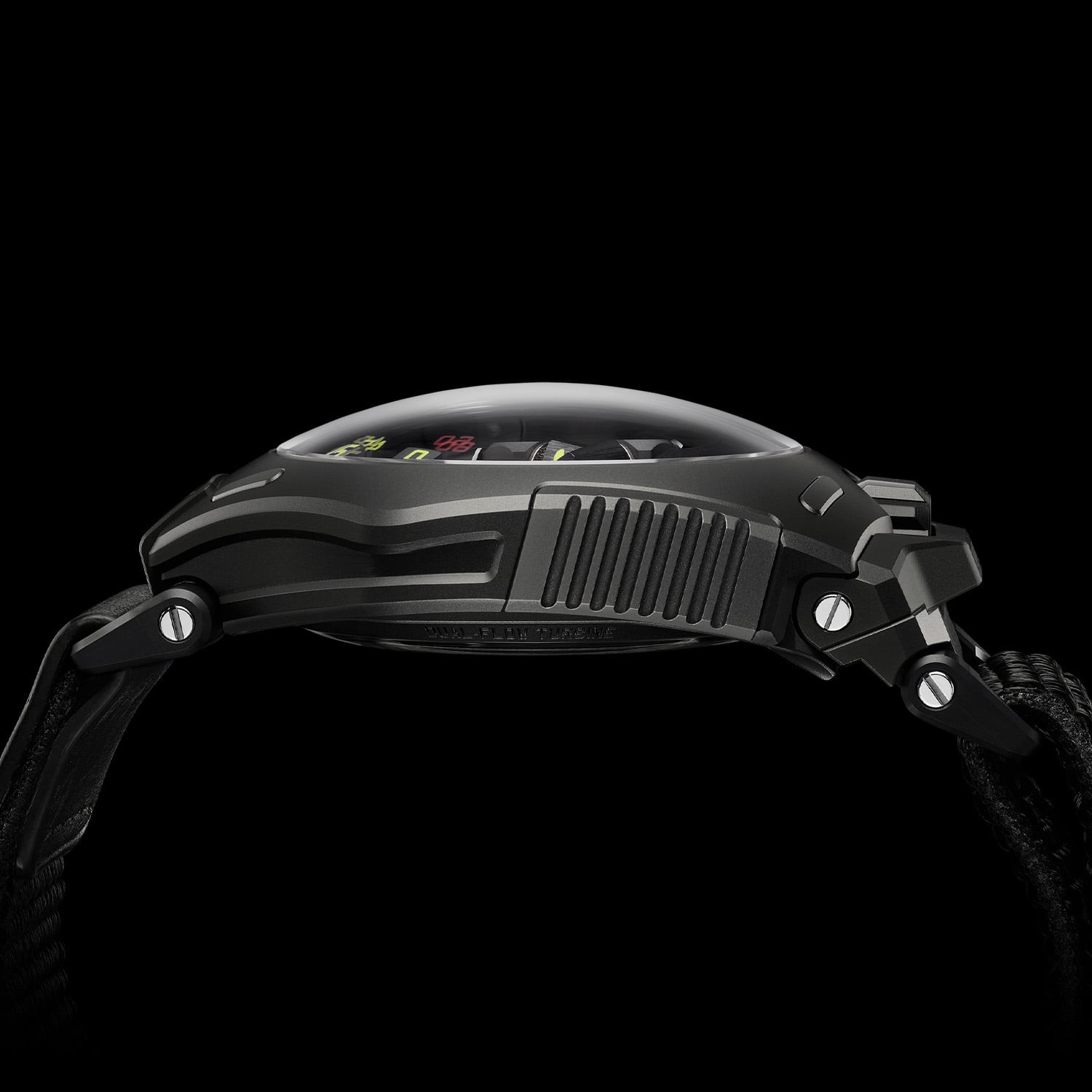

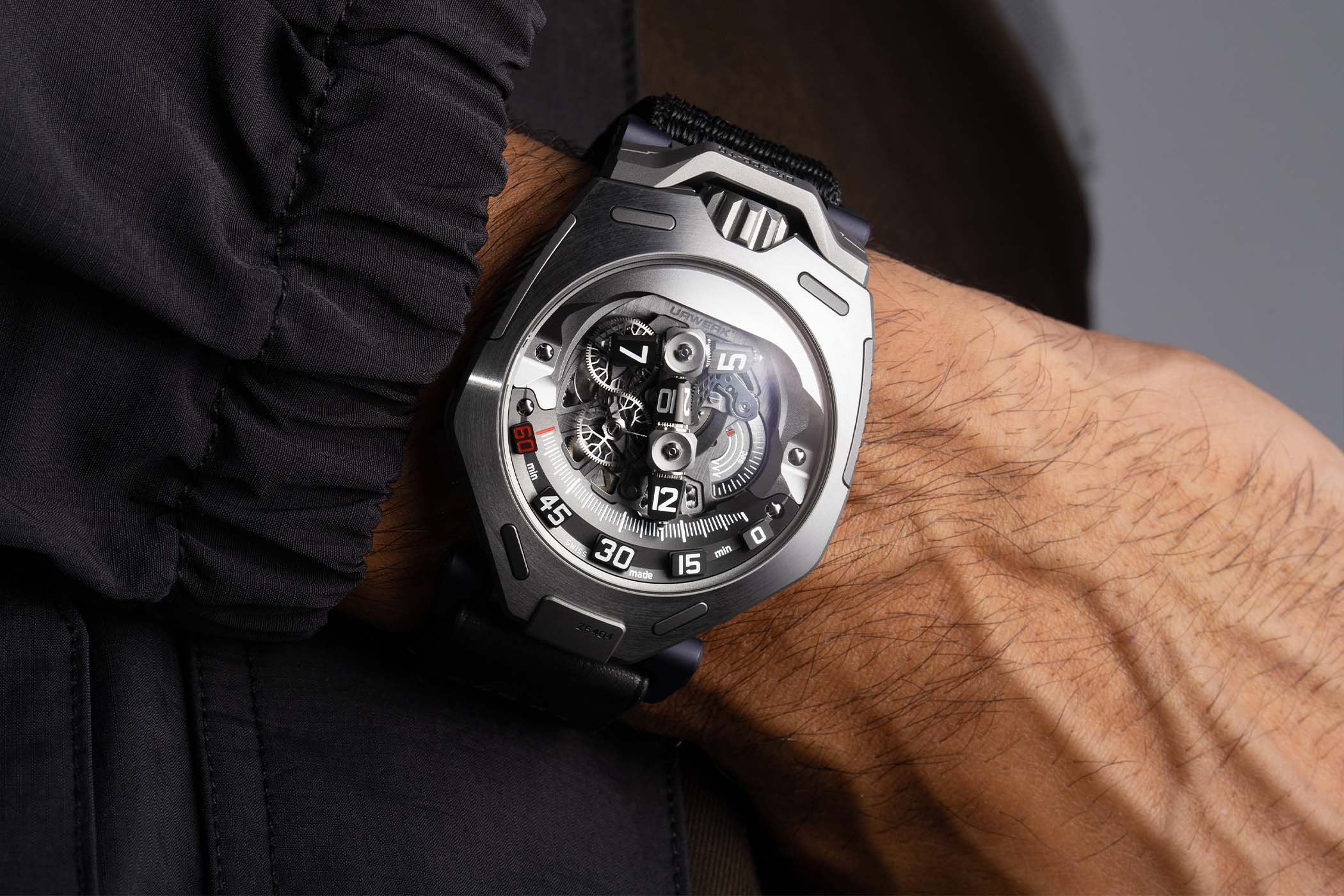

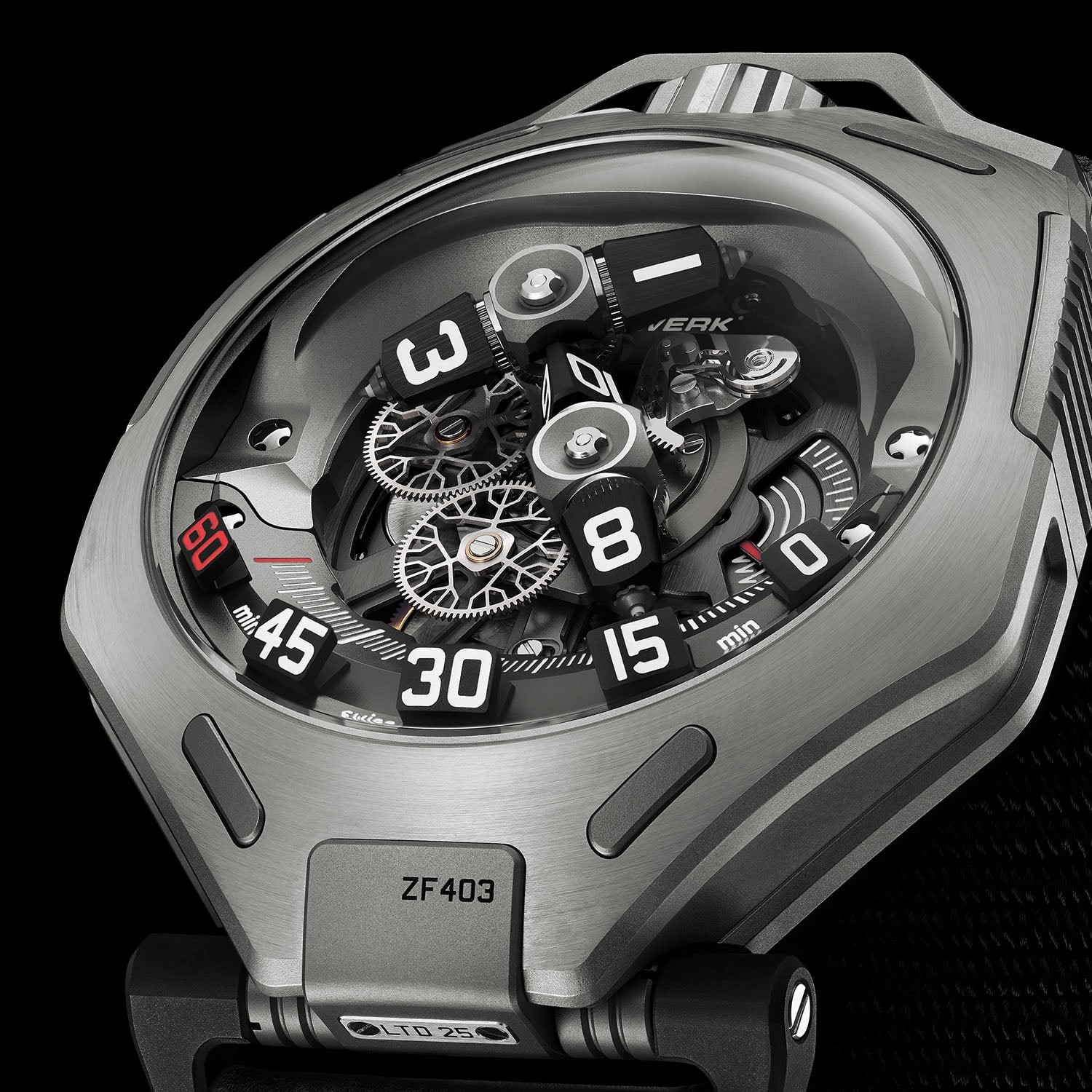

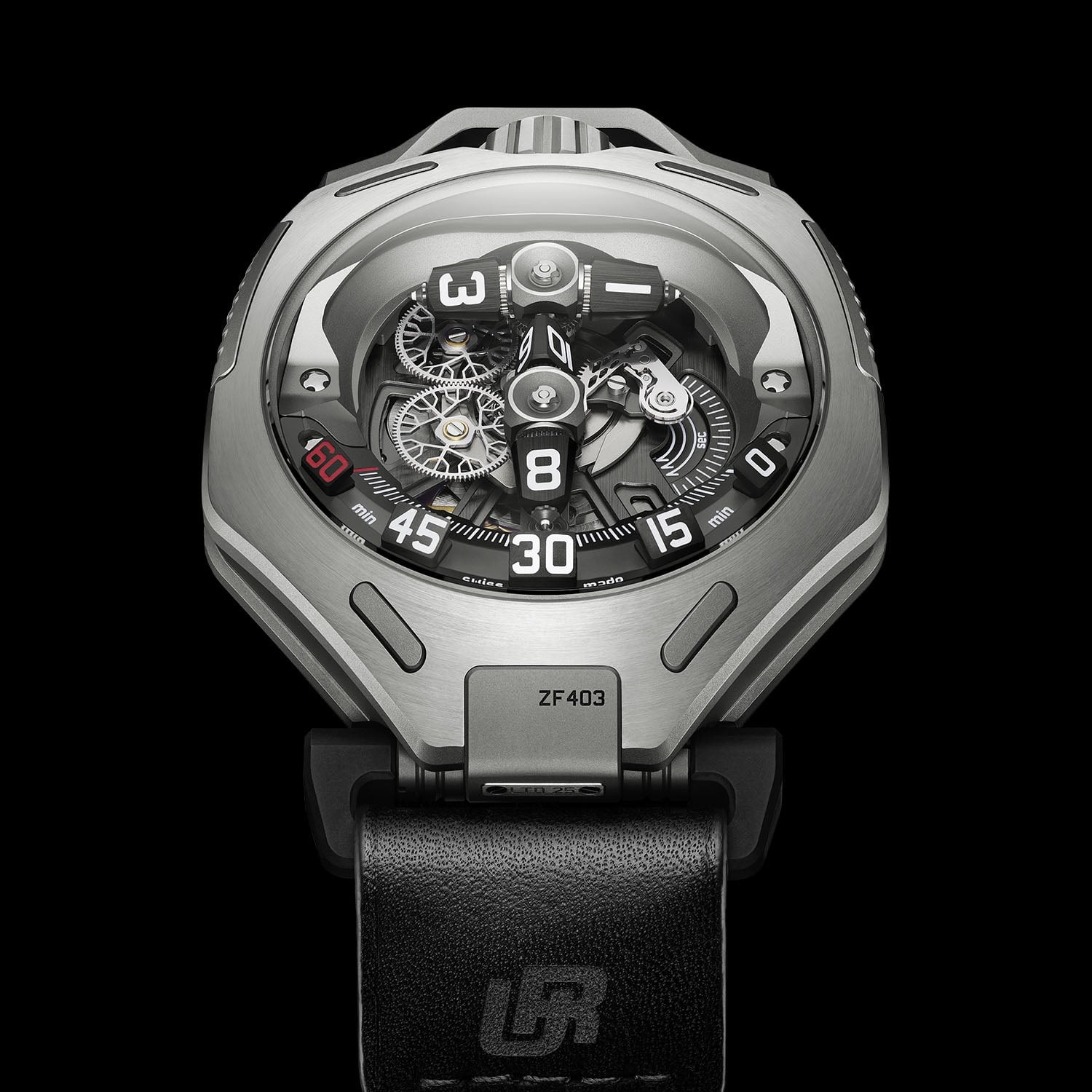

Часы UR-300 Time Quantum размещены в корпусе из титана пятого класса, водонепроницаемом на глубине до 30 метров. Большой корпус имеет ширину 45,2 мм, длину 58,8 мм и толщину 18,25 мм, что обеспечивает достаточно места для четырёх часовых призм, их подвижных опор и механизма, позволяющего T-образной раме менять конфигурацию. Заводная головка расположена сверху, она интегрирована и защищена.

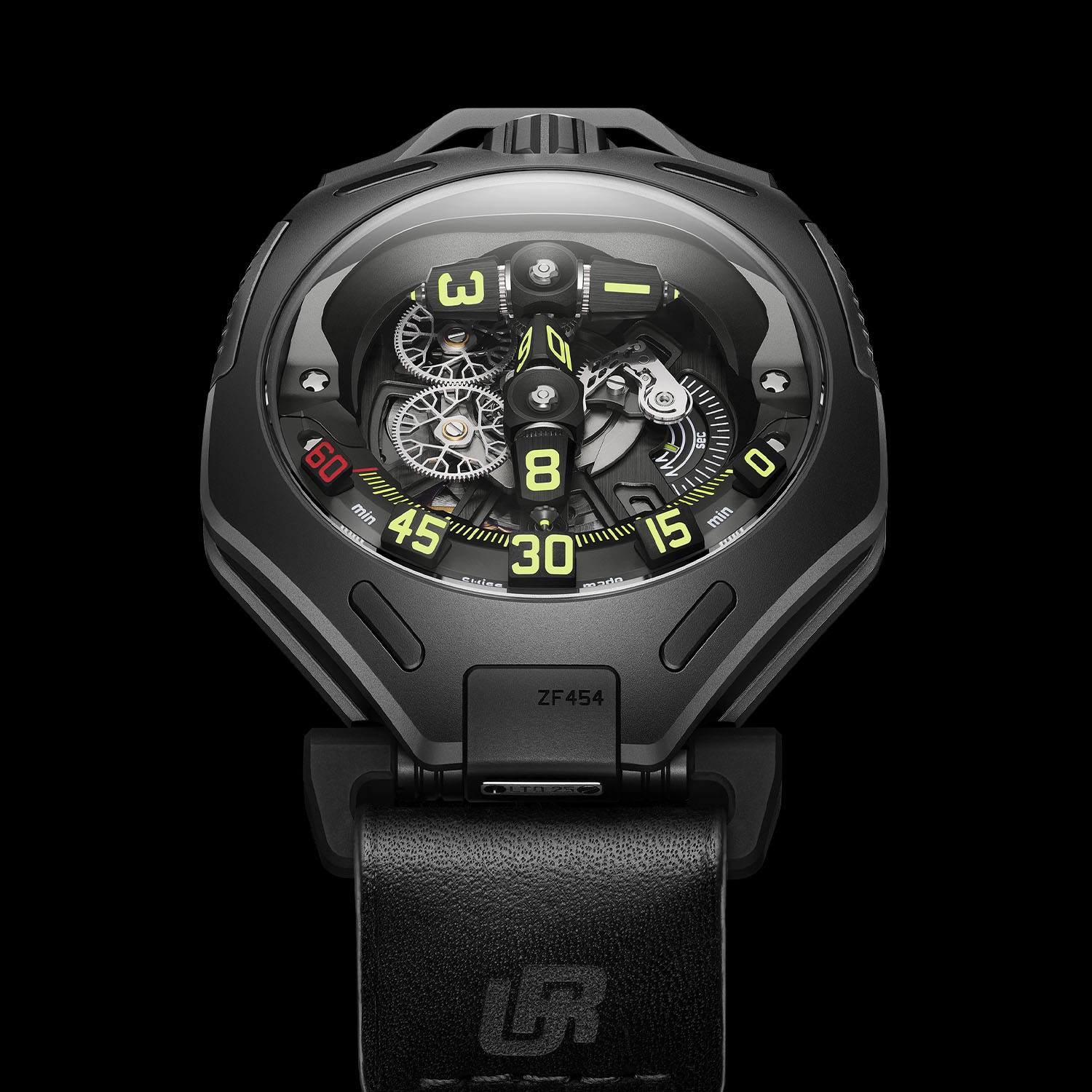

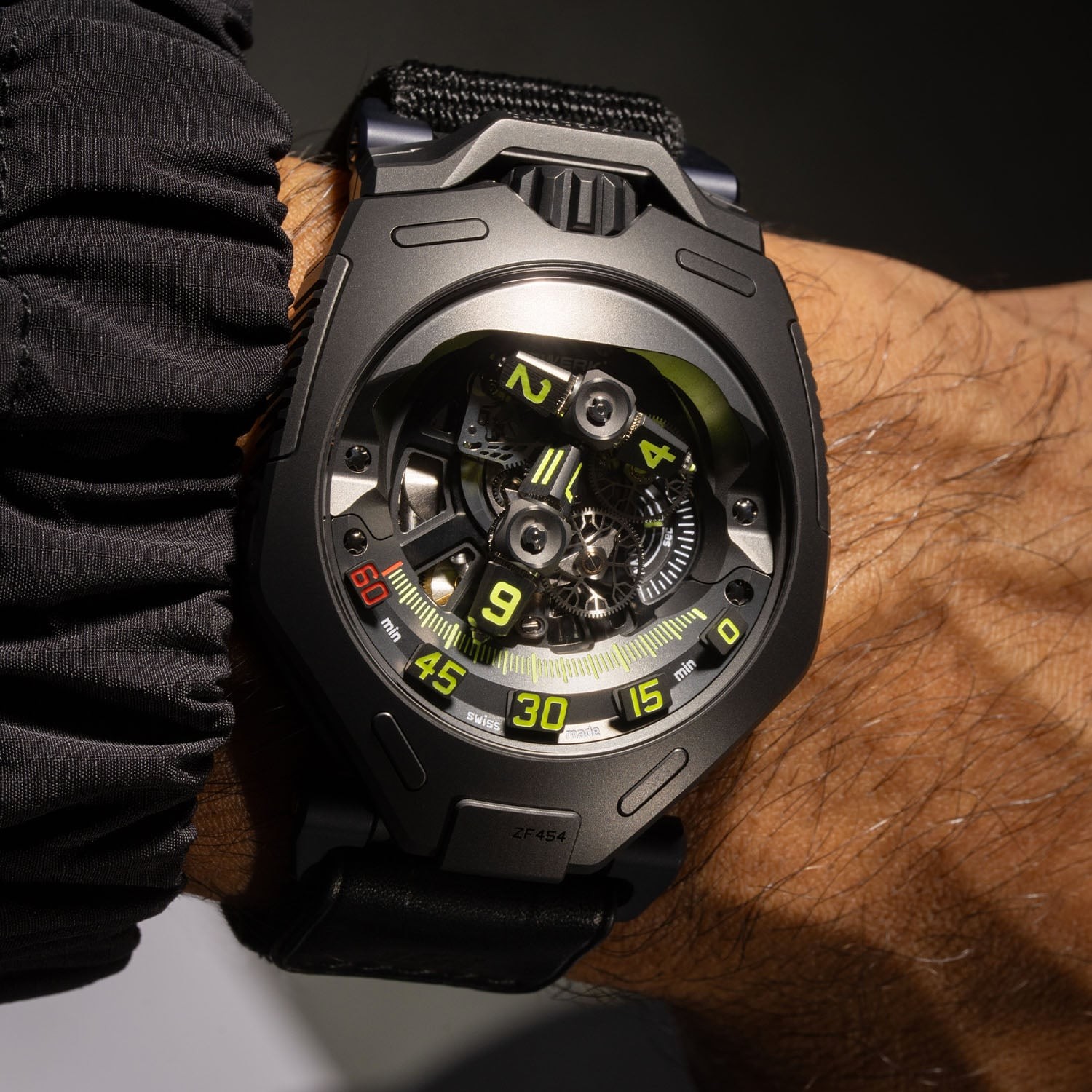

При запуске доступны две версии. В модели Titan используется титан пятого класса, а в версии AlTiN — покрытие PE-CVD. В обеих моделях используются сапфировые стёкла с антибликовым покрытием и ремешки в стиле NATO.
Производство ограничено 25 экземплярами каждой версии, а цена составляет 168 000 швейцарских франков без учёта налогов. Для получения более подробной информации посетите urwerk.com.
